一、 【用途 Application】：
适用于HDMI 、DP、USB3.0/3.1等高频线、数据线、电子线芯线对绞及多股绞合及同步包带。
二、 【设备组成 Structure of Equipment】：

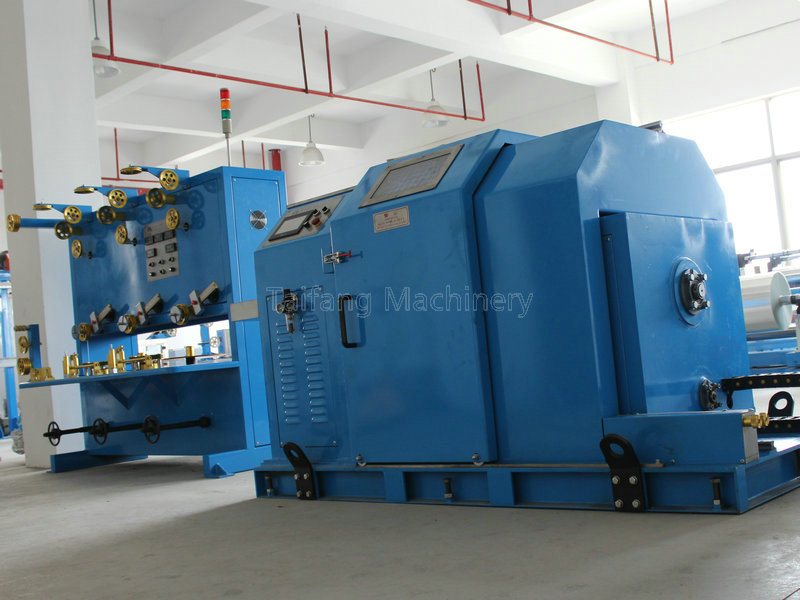

2+1头主动放线+包带头(双头)+500型卧式悬臂单绞机。
三、 【技术特点 Technique Feature】：
高灵敏度的主动放线，数显张力控制器稳定可调，高转速，生产效率是立式的2倍包带及收线张力从空盘到满盘保持恒张力，机械绞距，加减速及正常工作时绞距恒定, 收线排位采用轴排式结构，排幅排距任意设定,可同步完成包带，制作HDMI，DP等高频线材，合格率100% 。
四、 【技术参数 Technique specifications】：
| 规格型号 | TF-500P或TF-400型 |
| 机器用途 | HDMI、DP、USB、CAT-7等高频线、数据线、电子线芯线对绞及多股绞合 |
| 适用线径 | AWG20-AWG32 |
| 绞合外径 | MAX 4.0mm |
| 绞距范围 | 15-60mm |
| 最快速度 | 1000r/min |
| 放线盘径 | 400-500型ABS放线盘 |
| 收线盘径 | 400-500型ABS收线盘 |
| 放线动力 | 1/2HP AC齿轮电机,附变频调速 |
| 收线动力 | 380V,50HZ,5HP AC电机,附变频调速 |
| 放线张力控制 | 直线滑轨+滑块重锤式,机械扛杆+滑块移动式,配在线张力检测显示 |
| 收线张力控制 | 电磁张力,自动追踪,收线张力从满盘到空盘保持恒定,不须人工调整 |
| 包带张力控制 | 恒张力电磁刹车轮,自动张力追踪仪,包带张力从满盘到空盘保持恒定,不须人工调整 |
| 排线装置 | 轴排式收线,线材排位过程中无推/拉力损伤,排幅排距根据线材规格任意设定 |
