一、 【用途 Application】：

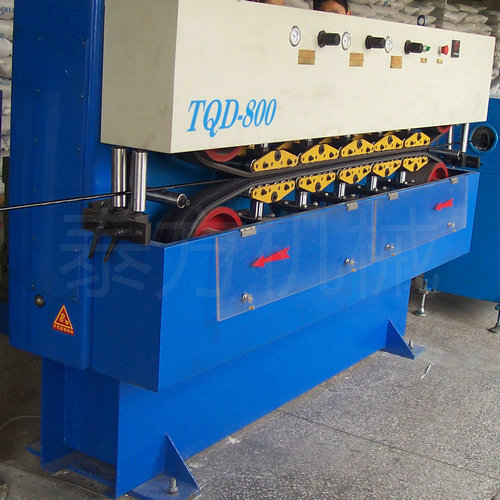

履带式牵引机用于电线电缆、光缆及通讯电缆生产过程中，辅助主机作牵引设备或单独作牵引设备使用。
二、 【技术特点 Technique Feature】：
1. 整机主框架采用优质钢板焊接而成，整体刨、镗加工，具有良好的刚性和整体性，安装极为方便。
2. 被牵引的产品不承受弯曲变形。其牵引力、牵引速度有很大的调节范围，能适应较多场合和较多规格的线缆生产。
3. 履带牵引的压带机构采用上下相对应的气缸压紧滚轮装置，经手动控制调压阀调节涨紧、压紧、松开所需气压，能适应线缆工艺的要求。
4. 牵引机的两端设有水平和垂直导线器，使线缆保持运行中心不变。
三、 【技术规格 Technique Specifications】：
| 机械型号 | TF-200 | TF-300 | TF-500 | TF-800 | TF-1250 | |
| 最大牵引力KG | 200 | 300 | 500 | 800 | 1250 | |
| 最大外径mm | Φ30 | Φ35 | Φ40 | Φ60 | Φ80 | |
| 牵引速度m/min | 150 | 150 | 100 | 100 | 100 | |
| 履带接触长度mm | 520 | 620 | 750 | 1200 | 1500 | |
| 履带宽度mm | 70 | 70 | 80 | 100 | 120 | |
| 气缸对数 | 3 | 3 | 3 | 5 | 5 | |
| 电机功率KW | 3 | 4 | 5.5 | 7.5 | 7.5 | |
| 电机转速rpm | 1500 | 1500 | 1500 | 1500 | 1500 | |
| 中心高度 | 1000 | 1000 | 1000 | 1000 | 1000 | |
| 外形 尺寸 | 长 | 1450 | 1500 | 1800 | 2300 | 3000 |
| 宽 | 700 | 700 | 930 | 1030 | 1230 | |
| 高 | 1500 | 1650 | 1650 | 1780 | 1780 | |
| 机械型号 | TF-1600 | TF-2000 | TF-2500 | TF-3200 | TF-4000 | |
| 最大牵引力KG | 1600 | 2000 | 2500 | 3200 | 4000 | |
| 最大外径mm | Φ100 | Φ120 | Φ130 | Φ140 | Φ180 | |
| 牵引速度m/min | 200 | 150 | 150 | 100 | 40 | |
| 履带接触长度mm | 1900 | 2100 | 2400 | 2900 | 3200 | |
| 履带宽度mm | 120 | 140 | 140 | 145 | 165 | |
| 气缸对数 | 6 | 7 | 8 | 9 | 10 | |
| 电机功率KW | 11 | 15 | 15 | 18.5 | 18.5 | |
| 电机转速rpm | 1500 | 1500 | 1500 | 1500 | 1500 | |
| 中心高度 | 1000 | 1000 | 1000 | 1000 | 1000 | |
| 外形 尺寸 | 长 | 3330 | 3660 | 3990 | 4320 | 5000 |
| 宽 | 1230 | 1300 | 1300 | 1300 | 1300 | |
| 高 | 1850 | 1850 | 1850 | 1850 | 1900 | |
