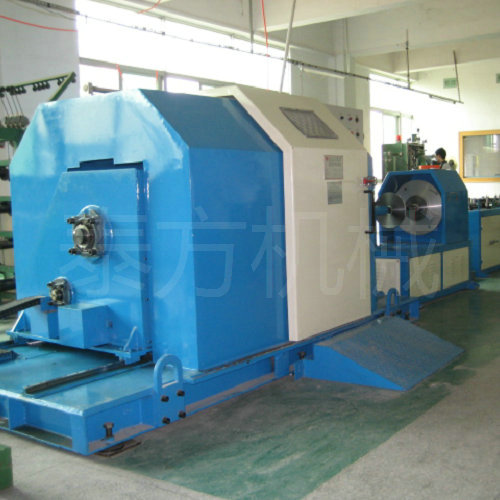

TF-800型PLC电脑式悬臂单绞成缆机

《设备配置及技术规范》

一、用途:

    主要用于各种5类、超5类、6类通讯电缆和HDMI电线成缆的绞合及中心包带或侧放包带及添充等。

二、主要技术参数:

1．卷取轴尺寸:  Φ800mm。

2．供线轴尺寸:  Φ400-500mm。

3．供 线 架  ： 400-500双轴主动放线机。

4．适用线径  ： Φ0.6mm-Φ5.0mm。

5．绞合线径  ： MaxΦ20mm。

6．绞    距  ： 20mm-300mm无级可调，绞距误差≤0.5mm。可由操作面板上自由设定,与主机互不干扰。

7．主体转速  ：悬转臂采用特殊合金材料制作,具有强度高,质量轻之特点,使之能高速旋转Mar800rpm。

8．刹 车 器  ： 气增压式刹车装置，选用进口气动组件，性能可靠。

9．排线方式  ：采用日本产滚珠螺杆加线性滑轨, 线盘整体平移运动实行排线。

10．绞    向  ： S/Z向可自由选定。

三、设备组成部份：

1．400-500双轴主动放线机二台，共4头。

2．眼模集合架一台。

3．中心绕包包带机一台。

4．侧放直包包带机二台。

5．成缆主机一台。

6．PLC电脑控制系统一组。
